Pastatų atitvarų konstrukciniai sprendimai

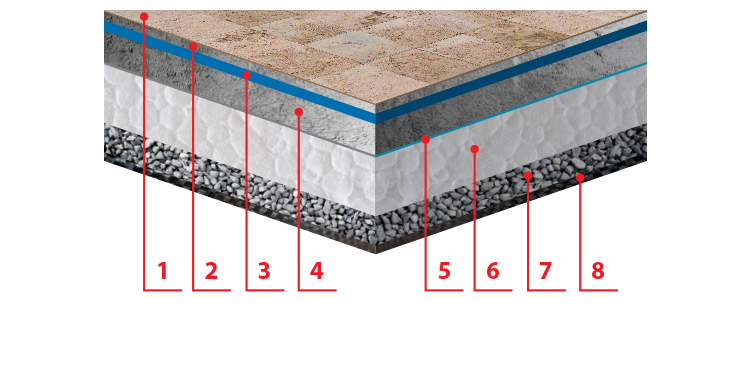

Grindų esančių virš grunto šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS 70/ ETNA EPS N 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Plytelių danga (keraminės arba akmens masės plytelės) | 20 | 0,38 0,32 | 0,33 0,27 | 0,25 0,21 | 0,21 0,17 | 0,17 0,15 | 0,14 0,12 |
| 2. Išlyginamasis smėlio ir cemento skiedinio sluoksnis | – | ||||||
| 3. Hidroizoliacija | – | ||||||
| 4. Armuoto betono sluoknis | 60 | ||||||
| 5. Skiriamasis sluoksnis | – | ||||||
| 6. Polistireninis putpalstis ETNA EPS 70/ ETNA EPS N 70 | 100-300 | ||||||
| 7. Išlygintas ir sutankinta skalda arba žvyras | 150 | ||||||
| 8. Geotekstilė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Grindų, esančių virš grunto jungties su išorine siena, šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS 70/ ETNA EPS N 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Plytelių danga (keraminės arba akmens masės plytelės) | 20 | 0,38 0,32 | 0,33 0,27 | 0,25 0,21 | 0,21 0,17 | 0,17 0,15 | 0,14 0,12 |
| 2. Išlyginamasis smėlio ir cemento skiedinio sluoksnis | – | ||||||
| 3. Hidroizoliacija | – | ||||||
| 4. Armuoto betono sluoknis | 60 | ||||||
| 5. Skiriamasis sluoksnis | – | ||||||
| 6. Polistireninis putpalstis ETNA EPS 70/ ETNA EPS N 70 | 100-300 | ||||||
| 7. Išlygintas ir sutankinta skalda arba žvyras | 150 | ||||||
| 8. Geotekstilė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

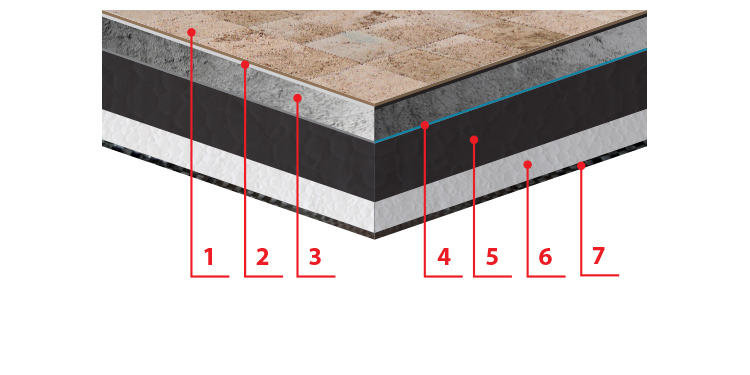

Grindų, esančių virš nešildomų padidinto triukšmingumo ertmių, šiltinimas polistireninio putplasčio plokštėmis.
| ETNA EPS 70/ ETNA EPS T | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Grindų danga (parketas, plytelės arba panaši danga) | 20 | 0,25 | 0,22 | 0,18 | 0,15 | 0,13 | 0,11 |
| 2. Klijai | – | ||||||
| 3. Armuoto betono sluoknis | 50 | ||||||
| 4. Skiriamasis sluoknis | – | ||||||
| 5. Polistireninis putplastis ETNA EPS 70 | 100-300 | ||||||
| 6. Polistireninis putplastis ETNA EPS T | 40 | ||||||
| 7. Gelžbetoninė perdanga | 220 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Silikatinių blokų ARKO M12 (120 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 10 | 0,29 0,38 0,35 | 0,25 0,33 0,30 | 0,19 0,25 0,23 | 0,16 0,21 0,19 | 0,13 0,17 0,16 | 0,11 0,14 0,13 |
| 2. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 3. Cementiniai klijai polistirenui | 10 | ||||||
| 4. Silikatinis blokas ARKo M12 | 120 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Silikatinių blokų ARKO M15 (150 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 10 | 0,29 0,38 0,35 | 0,25 0,32 0,30 | 0,19 0,25 0,23 | 0,15 0,21 0,19 | 0,13 0,17 0,16 | 0,11 0,14 0,13 |
| 2. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 3. Cementiniai klijai polistirenui | 10 | ||||||
| 4. Silikatinis blokas ARKo M15 | 150 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Silikatinių blokų ARKO M18 (180 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 10 | 0,29 0,37 0,34 | 0,24 0,32 0,29 | 0,19 0,25 0,23 | 0,15 0,20 0,19 | 0,13 0,17 0,16 | 0,10 0,14 0,13 |
| 2. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 3. Cementiniai klijai polistirenui | 10 | ||||||
| 4. Silikatinis blokas ARKo M18 | 180 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Silikatinių blokų ARKO M24 (240 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 10 | 0,28 0,36 0,33 | 0,24 0,31 0,29 | 0,18 0,24 0,22 | 0,15 0,20 0,18 | 0,13 0,17 0,16 | 0,10 0,14 0,13 |
| 2. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 3. Cementiniai klijai polistirenui | 10 | ||||||
| 4. Silikatinis blokas ARKo M24 | 240 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Silikatinių blokų (120 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 10 | 0,29 0,35 | 0,25 0,30 | 0,19 0,24 | 0,16 0,19 | 0,13 0,16 | 0,11 0,13 |
| 2. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | 100-300 | ||||||
| 3. Cementiniai klijai polistirenui | 10 | ||||||
| 4. Silikatinė plyta | 120 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

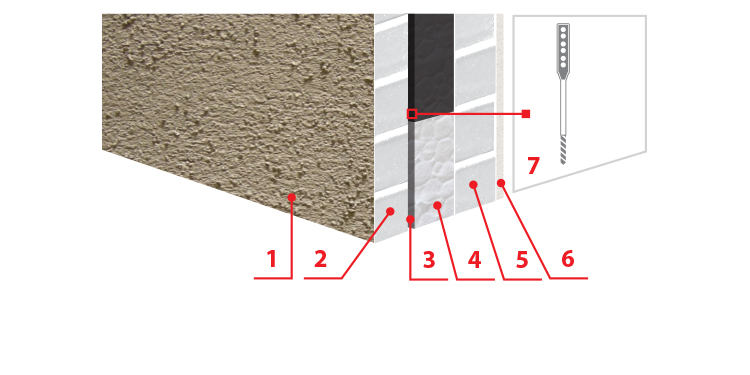

Silikatinių blokų ARKO M12 (120 mm) - M15 (150 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir armuotu fasadiniu tinku.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 15 | 0,27 0,34 0,32 | 0,23 0,30 0,28 | 0,18 0,23 0,22 | 0,15 0,19 0,18 | 0,12 0,16 0,15 | 0,10 0,13 0,12 |
| 2. Silikatinis blokas ARKo M12 | 120 | ||||||
| 3. Vėdinamas oro tarpas | 30 | ||||||
| 4. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 5. Silikatinis blokas ARKo M15 | 150 | ||||||
| 6. Plonasluoksnis mineralinis tinkas | 15 | ||||||
| 7. Lankstusis ryšys su fiksatoriumi | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Silikatinių blokų ARKO M12 (120 mm) - M18 (180 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir armuotu fasadiniu tinku.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 15 | 0,26 0,34 0,32 | 0,23 0,29 0,27 | 0,18 0,23 0,21 | 0,14 0,19 0,18 | 0,12 0,16 0,15 | 0,10 0,13 0,12 |
| 2. Silikatinis blokas ARKo M12 | 120 | ||||||
| 3. Vėdinamas oro tarpas | 30 | ||||||
| 4. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 5. Silikatinis blokas ARKo M18 | 180 | ||||||
| 6. Plonasluoksnis mineralinis tinkas | 15 | ||||||
| 7. Lankstusis ryšys su fiksatoriumi | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Silikatinių blokų ARKO M12 (120mm) - M24 (240 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir armuotu fasadiniu tinku.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Armuotas fasadinis tinkas | 15 | 0,26 0,33 0,31 | 0,22 0,29 0,27 | 0,17 0,23 0,21 | 0,14 0,19 0,17 | 0,12 0,16 0,15 | 0,10 0,13 0,12 |
| 2. Silikatinis blokas ARKo M12 | 120 | ||||||
| 3. Vėdinamas oro tarpas | 30 | ||||||
| 4. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 5. Silikatinis blokas ARKo M24 | 240 | ||||||
| 6. Plonasluoksnis mineralinis tinkas | 15 | ||||||
| 7. Lankstusis ryšys su fiksatoriumi | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Energiškai efektyvi silikatinių blokų ARKO M15 (150 mm) - M18 (180 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir plytų mūro apdaila.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | ||
|---|---|---|---|---|
| 240 | 300 | 350 | ||
| 1. Apdailos plytos | 120 | 0,12 0,16 0,15 | 0,10 0,13 0,12 | 0,09 0,12 0,11 |
| 2. Vėdinamas oro tarpas | 30 | |||
| 3. Vėjo izoliacija | – | |||
| 4. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 240-350 | |||
| 5. Silikatinis blokas ARKo M15/ M18 | 150, 180 | |||
| 6. Plonasluoksnis mineralinis tinkas | 15 | |||
| 7. Lankstusis ryšys su fiksatoriumi | – | |||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Energiškai efektyvi silikatinių blokų ARKO M24 (240 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir plytų mūro apdaila.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | ||
|---|---|---|---|---|
| 240 | 300 | 350 | ||
| 1. Apdailos plytos | 120 | 0,12 0,16 0,15 | 0,10 0,13 0,12 | 0,09 0,12 0,11 |
| 2. Vėdinamas oro tarpas | 30 | |||
| 3. Vėjo izoliacija | – | |||
| 4. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 240-350 | |||
| 5. Silikatinis blokas ARKo M24 | 240 | |||
| 6. Plonasluoksnis mineralinis tinkas | 15 | |||
| 7. Lankstusis ryšys su fiksatoriumi | – | |||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

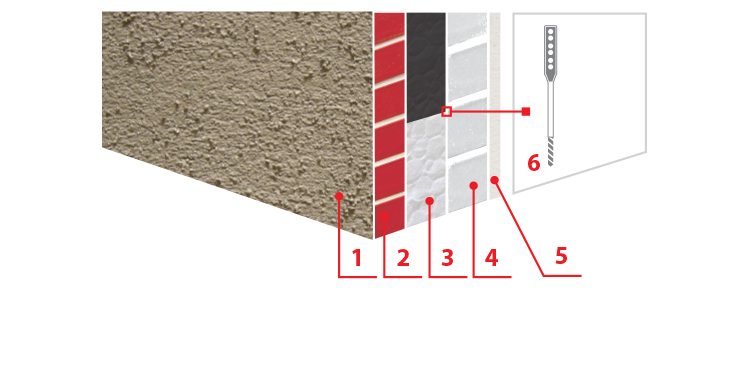

Keraminių blokelių (175 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu ant keraminių plytų paviršiaus.
| ETNA EPS 70N arba ETNA EPS 80N/ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Mineralinis tinkas | 15 | 0,26 0,30 | 0,22 0,26 | 0,18 0,21 | 0,14 0,17 | 0,12 0,15 | 0,10 0,12 |
| 2. Keraminė plyta | 120 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 175 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Keraminių blokelių (200 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu ant keraminių plytų paviršiaus.
| ETNA EPS 70N arba ETNA EPS 80N/ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Mineralinis tinkas | 15 | 0,25 0,30 | 0,22 0,26 | 0,17 0,21 | 0,14 0,17 | 0,12 0,15 | 0,10 0,12 |
| 2. Keraminė plyta | 120 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 200 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Keraminių blokelių (250 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu ant keraminių plytų paviršiaus.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Mineralinis tinkas | 15 | 0,25 0,31 0,29 | 0,21 0,27 0,25 | 0,17 0,22 0,20 | 0,14 0,18 0,17 | 0,12 0,16 0,14 | 0,10 0,13 0,12 |
| 2. Keraminė plyta | 120 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 250 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Keraminių blokelių (300 mm) mūro siena su polistireninio putplasčio plokšte ir apdailinio tinko sluoksniu ant keraminių plytų paviršiaus.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Mineralinis tinkas | 15 | 0,24 0,29 0,28 | 0,21 0,26 0,24 | 0,17 0,21 0,20 | 0,14 0,18 0,17 | 0,12 0,15 0,14 | 0,10 0,13 0,12 |
| 2. Keraminė plyta | 120 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 50/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 300 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Keraminių blokelių (175 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir apdailos plytomis.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Apdailos plytos | 90 | 0,25 0,30 | 0,22 0,26 | 0,17 0,21 | 0,14 0,17 | 0,12 0,15 | 0,10 0,12 |
| 2. Vėdinamas oro tarpasn | 25 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 175 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Keraminių blokelių (200 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir apdailos plytomis.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Apdailos plytos | 90 | 0,25 0,29 | 0,21 0,26 | 0,17 0,20 | 0,14 0,17 | 0,12 0,14 | 0,10 0,12 |
| 2. Vėdinamas oro tarpas | 25 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 200 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Keraminių blokelių (250 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir apdailos plytomis.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Apdailos plytos | 90 | 0,24 0,28 | 0,21 0,25 | 0,17 0,20 | 0,14 0,17 | 0,12 0,14 | 0,10 0,12 |
| 2. Vėdinamas oro tarpas | 25 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 250 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Keraminių blokelių (300 mm) vėdinama mūro siena su polistireninio putplasčio plokšte ir apdailos plytomis.
| ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Apdailos plytos | 90 | 0,23 0,27 | 0,20 0,24 | 0,16 0,19 | 0,13 0,16 | 0,12 0,14 | 0,09 0,12 |
| 2. Vėdinamas oro tarpas | 25 | ||||||
| 3. Polistireninio putplasčio plokštė ETNA EPS 70N arba ETNA EPS 80N/ ETNA EPS 70 | 100-300 | ||||||
| 4. Keraminis blokelis, tuščiaviduris | 300 | ||||||
| 5. Mineralinis tinkas | 15 | ||||||
| 6. Termoizoliacijos tvirtinimo smeigė | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

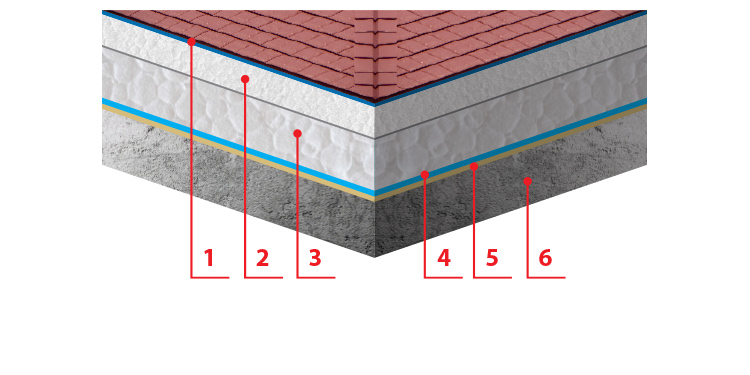

Plokščio stogo šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS 70/ ETNA EPS N 70 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Hidroizoliacinė danga | – | 0,25 0,25 | 0,23 0,22 | 0,19 0,18 | 0,16 0,15 | 0,14 0,13 | 0,11 0,11 |
| 2. Polistireninio putplassčio ETNA EPS 100 viršutinis sluoknis | 40 | ||||||
| 3. Polistireninio putplasčio ETNA EPS 70/ ETNA EPS 80 apatinis sluoksnis | 100-300 | ||||||
| 4. Garo izoliacija | – | ||||||
| 5. Išlyginamasis sluoksnis | – | ||||||
| 6. Gelžbetoninė plokštė | 220 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Plokščio stogo šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS N 100/ ETNA EPS N 70/ ETNA EPS N 80 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Hidroizoliacinė danga | – | 0,21 | 0,19 | 0,15 | 0,13 | 0,11 | 0,09 |
| 2. Polistireninio putplassčio ETNA EPS 100 viršutinis sluoknis | 40 | ||||||
| 3. Polistireninio putplasčio ETNA EPS 70/ ETNA EPS 80 apatinis sluoksnis | 100-300 | ||||||
| 4. Garo izoliacija | – | ||||||
| 5. Išlyginamasis sluoksnis | – | ||||||
| 6. Gelžbetoninė plokštė | 220 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

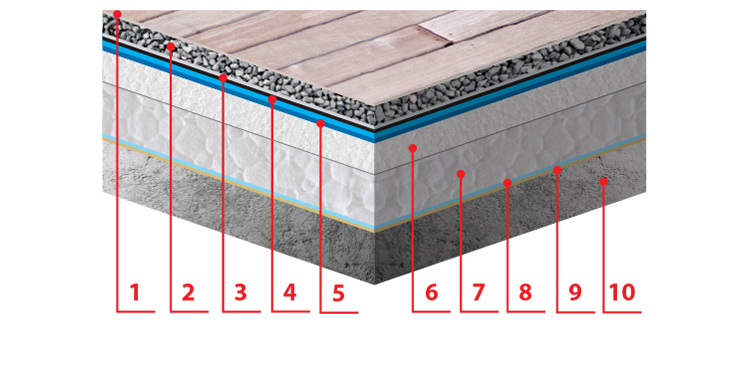

Terasos šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS 100/ ETNA EPS 70/ ETNA EPS 80 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Terasos grindų danga | – | 0,25 0,24 | 0,22 0,21 | 0,18 0,18 | 0,15 0,15 | 0,13 0,13 | 0,11 0,11 |
| 2. Plauto žvyro sluoknis | 50 | ||||||
| 3. Du geotekstilės sluoksniai | – | ||||||
| 4. Papildomi hidroizoliacijos sluoksniai | – | ||||||
| 5. Stogo hidroizoliacinė danga | – | ||||||
| 6. Polistireninio putplassčio ETNA EPS 100 viršutinis sluoknis | 40 | ||||||
| 7. Polistireninio putplasčio ETNA EPS 70/ ETNA EPS 80 apatinis sluoksnis | 100-300 | ||||||
| 8. Garo izoliacija | – | ||||||
| 9. Išlyginamasis sluoknis | – | ||||||
| 10. Gelžbetoninė perdanga | 220 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Terasos šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS N 100/ ETNA EPS N 70/ ETNA EPS N 80 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Terasos grindų danga | – | 0,21 | 0,18 | 0,5 | 0,13 | 0,11 | 0,09 |
| 2. Plauto žvyro sluoknis | 50 | ||||||
| 3. Du geotekstilės sluoksniai | – | ||||||
| 4. Papildomi hidroizoliacijos sluoksniai | – | ||||||
| 5. Stogo hidroizoliacinė danga | – | ||||||
| 6. Polistireninio putplassčio ETNA EPS N 100 viršutinis sluoknis | 40 | ||||||
| 7. Polistireninio putplasčio ETNA EPS N 70/ ETNA EPS N 80 apatinis sluoksnis | 100-300 | ||||||
| 8. Garo izoliacija | – | ||||||
| 9. Išlyginamasis sluoknis | – | ||||||
| 10. Gelžbetoninė perdanga | 220 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

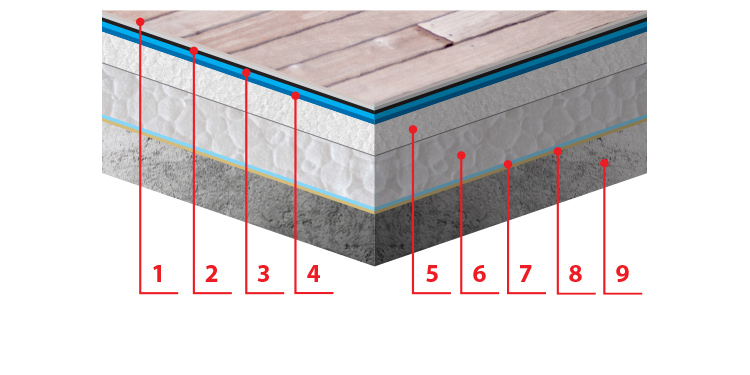

Terasos grindų šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS 100/ ETNA EPS 70/ ETNA EPS 80 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Terasinių grindų danga ant gulkšnelių | – | 0,24 0,24 | 0,22 0,21 | 0,18 0,17 | 0,15 0,15 | 0,13 0,13 | 0,11 0,11 |
| 2. Du geotekstilės sluoksniai | – | ||||||
| 3. Papildomi hidroizoliacijos sluoksniai | – | ||||||
| 4. Stogo hidroizoliacinė danga | – | ||||||
| 5. Polistireninio putplassčio ETNA EPS 100 viršutinis sluoknis | 40 | ||||||
| 6. Polistireninio putplasčio ETNA EPS 70/ ETNA EPS 80 apatinis sluoksnis | 100-300 | ||||||
| 7. Garo izoliacija | – | ||||||
| 8. Išlyginamasis sluoknis | – | ||||||
| 9. Gelžbetoninė perdanga | 220 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

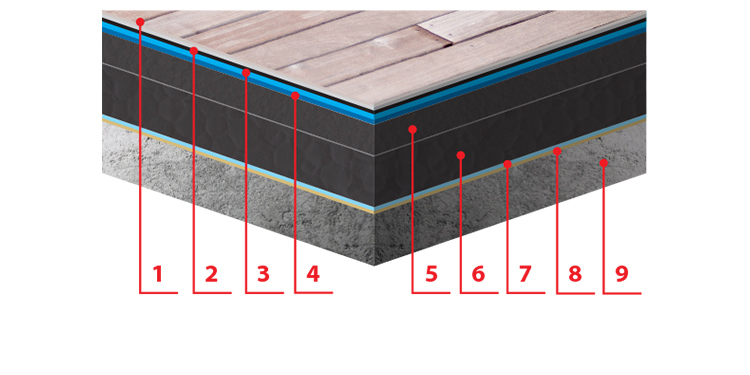

Terasos grindų šiltinimas polistireninio putplasčio plokšte.
| ETNA EPS N 100/ ETNA EPS N 70/ ETNA EPS N 80 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Terasinių grindų danga ant gulkšnelių | – | 0,20 | 0,18 | 0,15 | 0,12 | 0,11 | 0,09 |
| 2. Du geotekstilės sluoksniai | – | ||||||
| 3. Papildomi hidroizoliacijos sluoksniai | – | ||||||
| 4. Stogo hidroizoliacinė danga | – | ||||||
| 5. Polistireninio putplassčio ETNA EPS N 100 viršutinis sluoknis | 40 | ||||||
| 6. Polistireninio putplasčio ETNA EPS N 70/ ETNA EPS N 80 apatinis sluoksnis | 100-300 | ||||||
| 7. Garo izoliacija | – | ||||||
| 8. Išlyginamasis sluoknis | – | ||||||
| 9. Gelžbetoninė perdanga | 220 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016

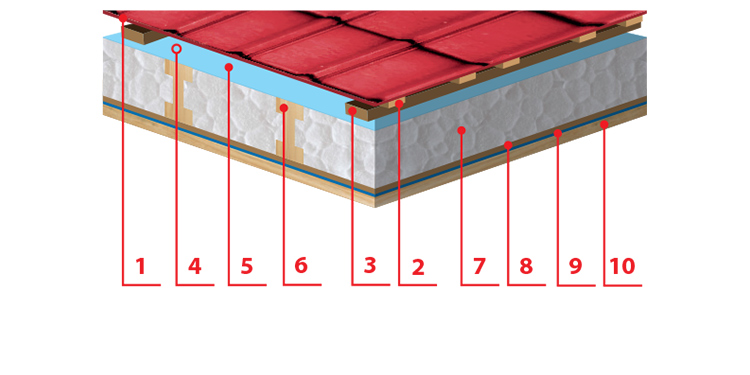

Šlaitinis stogas su šilumos izoliacija tarp gegnių su polistireninio putplasčio plokšte.
| ETNA EPS 50 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Stogo danga (keraminės, cementinės čerpės ar kt. danga) | – | 0,48 | 0,41 | 0,32 | 0,26 | 0,22 | 0,18 |
| 2. Grebėstai | – | ||||||
| 3. Nuožulnūs tašai | – | ||||||
| 4. Vėdinimas oro tarpas | 20-40 | ||||||
| 5. Vėjo izoliacija | – | ||||||
| 6. Gegnės | 50 x 100-300 | ||||||
| 7. Polistireninio putplastis ETNA EPS 50 | 100-300 | ||||||
| 8. Tašai | 40 x 40-80 | ||||||
| 9. Garo izoliacija | – | ||||||
| 10. Apdailos lentos arba kiti apdailos elementai | – | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Šlaitinio stogo kraigo šiltinimas su polistireninio putplasčio plokšte, kai šilumos izoliacija dedama virš gegnių.
| ETNA EPS 80 | storis, mm | Šilumos perdavimo koeficientas U [W/m²K] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 120 | 160 | 200 | 240 | 300 | ||
| 1. Stogo danga | – | 0,34 | 0,29 | 0,22 | 0,18 | 0,15 | 0,12 |
| 2. Vėdinamas oro tarpas | 20-40 | ||||||
| 3. Difuzinė plėvelė | – | ||||||
| 4. Polistireninio putplasčio ETNA EPS 80 | 100-300 | ||||||
| 5. Garo izoliacija | – | ||||||
| 6. Vidaus apdaila | 10 | ||||||
Šilumos perdavimo koeficientas (U vertė), yra šilumos srautas (vatais), perduodamas per atitvaros vieną kvadratinį metrą, padalintas iš temperatūrų skirtumo abiejose atitvaros (sienos, stogo, lango arba durų) pusėse.
Šilumos perdavimo koeficientas (λ) yra šilumos kiekis, nusistovėjusiomis aplinkos sąlygomis praeinantis per 1 kvadratinio metro ploto ir 1 metro storio medžiagos sluoksnį, kai temperatūros abiejose sluoksnio pusėse skirtumas yra 1 laipsnis.
Šiluminė varža (R vertė). Medžiagos šiluminė varža apskaičiuojama medžiagos storį (d), išreikštą metrais dalijant iš šilumos laidumo koeficiento, išreikšto formule.
Šiluminė varža išreiškiama m2 K/W. Kuo ši vertė didesnė, tuo efektyvesnė izoliacija. Šiluminė varža priklauso nuo medžiagos rūšies, tankio ir porų struktūros, drėgmės kiekio ir temperatūrų skirtumo.
Šilumos perdavimo koeficientas (U vertė). Šilumos perdavimo koeficientas (U) parodo konstrukcinio elemento, sudaryto iš tam tikro storio medžiagų, oro ir kitų sluoksnių gebėjimą perduoti šilumą, esant nusistovėjusioms aplinkos sąlygoms. Tai yra šilumos kiekio, kuris praeina per konstrukcijos vienetinį plotą per laiko vienetą, esant vienetiniam konstrukciją ribojančių aplinkos temperatūrų skirtumui, matas. Ši vertė yra atvirkštinis konstrukciją sudarančių medžiagų šiluminių varžų (R), vidinio ir išorinio paviršiaus šiluminių varžų sumai dydis. Projektinės U vertės nustatomos pagal numatytą energinio naudingumo klasę arba vietinių statybos normų reikalavimus. Šiame leidinyje pateikiame šiuo metu plačiausiai naudojamus pastatų atitvarinių konstrukcijų, su efektyviomis termoizoliacinėmis medžiagomis, sprendimus. Prie kiekvieno sprendimo pateikiamos atitinkamos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR reikalavimus.
Pastatų atitvarų šilumos perdavimo koeficientų U(A) (W/(m²K)) vertės A energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A+) (W/(m²K)) vertės A+ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiaviamui pagal STR 2.01.02:2016
Pastatų atitvarų šilumos perdavimo koeficientų U(A++) (W/(m²K)) vertės A++ energinio naudingumo klasės pastatų (jų dalių) atitvarų norminių savitųjų šilumos nuostolių ir energinio naudingumo rodiklių skaičiavimui pagal STR 2.01.02:2016
PROFESIONALAMAS
EPS savybės
-
PATVARUMAS
-
SVEIKATA
-
KAINA
-
ATSPARUMAS VANDENIUI
-
DARBO PAPRASTUMAS
-
GALIMYBĖS
-
IZOLIACIJA
-
STABILUMAS
-
DEGIMAS
-
LAIKAS
-
APLINKOSAUGA
